| ब्रांड नाम: | SY Hydraulic |
| मॉडल संख्या: | SY-A4VSO |
| एमओक्यू: | 1pc |
| मूल्य: | USD 1000-5000 / pc |
| भुगतान की शर्तें: | T/T |
| आपूर्ति करने की क्षमता: | 1000 pcs per month |

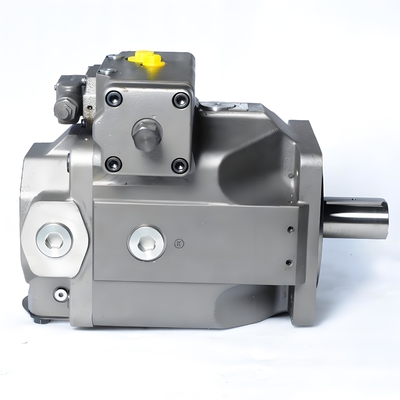

औद्योगिक मशीनों के लिए A4VSO 125cc कास्ट-आयरन हाइड्रोलिक अक्षीय पिस्टन पंप 350bar
विशेषताएँ:
तकनीकी डेटा:
| आकार | 40 | 71 | 125 | 180 | 200 | 250 | 355 | 500 | |||
| विस्थापन | Vg max | mL/r | 40 | 71 | 125 | 180 | 200 | 250 | 355 | 500 | |
| अधिकतम गति | Vg= Vg max | nnom | r/min | 2600 | 2200 | 1800 | 1800 | 1800 | 1500 | 1500 | 1320 |
| Vg≤Vg max | nmax | r/min | 3200 | 2700 | 2200 | 2100 | 2100 | 1800 | 1700 | 1600 | |
| प्रवाह | n परnom और Vg max | qv | L/min | 104 | 156 | 225 | 324 | 360 | 375 | 533 | 660 |
| n = 1500 r/min | L/min | 60 | 107 | 186 | 270 | 420 | 375 | 533 | 581 | ||
| पावर Δp=350 बार |
n=nnom | P | kW | 61 | 91 | 131 | 189 | 245 | 219 | 311 | 385 |
| n = 1500 r/min | P | kW | 35 | 62 | 109 | 158 | 210 | 219 | 311 | 339 | |
| टॉर्क Vg= Vg max |
Δp=350 बार | Mmax | Nm | 223 | 395 | 696 | 1002 | 1114 | 1391 | 1976 | 2783 |
| Δp=100 बार | M | Nm | 64 | 113 | 199 | 286 | 318 | 398 | 564 | 795 | |
| ड्राइवशाफ्ट का जड़ता क्षण | JTW | kgm2 | 0.0049 | 0.0121 | 0.03 | 0.055 | 0.055 | 0.0959 | 0.19 | 0.3325 | |
| केस का आयतन | V | L | 2 | 2.5 | 5 | 4 | 4 | 10 | 8 | 14 | |
| वज़न | m | kg | 39 | 53 | 88 | 102 | 102 | 184 | 207 | 320 | |
| ड्राइव शाफ्ट का अनुमेय भार | अधिकतम अक्षीय बल | ± Fax max | N | 600 | 800 | 1000 | 1400 | 1400 | 1800 | 2000 | 2000 |
| अधिकतम रेडियल बल | Fq max | N | 1000 | 1200 | 1600 | 2000 | 2000 | 2000 | 2200 | 2500 | |
विशेषताएँ:
|
वारंटी |
1 वर्ष |
|
मॉडल |
SY-A4VSO |
|
उत्पत्ति का स्थान |
चीन |
|
प्रकार |
औद्योगिक मशीनरी पिस्टन पंप |
|
HS कोड |
8413503190 |
|
सामग्री |
कास्ट आयरन |
|
अनुप्रयोग |
औद्योगिक मशीनरी |
|
ट्रेडमार्क |
SY-हाइड्रोलिक |
|
डिलीवरी का समय |
भुगतान के 15-30 दिन बाद |
|
दबाव |
35Mpa |
अनुप्रयोग:
1. भूमिगत खनन रोडहेडर्स में, A4VSO पिस्टन पंप कटरहेड प्रणोदन और स्टीयरिंग सर्किट को नियंत्रित करता है। इसका लोड-सेंसिंग नियंत्रण चट्टान के स्तरों के बीच संक्रमण करते समय स्वचालित रूप से प्रवाह और दबाव को समायोजित करता है, जिससे सुचारू सुरंग प्रगति सुनिश्चित होती है। पंप के पहनने के प्रतिरोधी लेपित पिस्टन और उच्च-चिपचिपापन हाइड्रोलिक तरल पदार्थों के साथ संगतता अपघर्षक, पानी से भरे वातावरण में विश्वसनीय संचालन की अनुमति देती है। इस अक्षीय पिस्टन पंप को खनन सुरंग मशीनों में एकीकृत करके, ऑपरेटर उन्नत दरों, कम डाउनटाइम और सीमित भूमिगत स्थानों में बढ़ी हुई सुरक्षा से लाभान्वित होते हैं।
2. बंदरगाहों पर कंटेनर गैन्ट्री क्रेन में, A4VSO अक्षीय पिस्टन पंप होइस्ट और ट्रॉली सर्किट के लिए सटीक प्रवाह नियंत्रण प्रदान करता है, जिससे भारी कंटेनरों का सुचारू उत्थापन और पार्श्व गति सक्षम होती है। इसकी उच्च आयतनी दक्षता और दबाव-मुआवजा नियंत्रण विभिन्न भार के तहत निरंतर गति बनाए रखते हैं, जिससे पोत टर्नअराउंड समय में सुधार होता है। पंप का मजबूत डिज़ाइन और कम रिसाव आगे ऊर्जा की खपत को कम करता है, जो अधिक टिकाऊ टर्मिनल संचालन का समर्थन करता है। इस पिस्टन पंप को आधुनिक स्वचालित स्टैकिंग क्रेन में एकीकृत करने से उच्च-घनत्व कंटेनर यार्ड में थ्रूपुट और सुरक्षा में वृद्धि होती है।
3. निर्माण स्थलों पर टावर क्रेन में, A4VSO हाइड्रोलिक पंप होइस्ट और लफ़ कार्यों का बढ़िया नियंत्रण प्राप्त करने के लिए अपने इलेक्ट्रो-हाइड्रोलिक आनुपातिक इंटरफ़ेस का उपयोग करता है। उठाने और घूमने की गति के बीच सुचारू संक्रमण भार स्वै को कम करता है, जिससे ऑपरेटर की सटीकता और ऊंचाई पर सामग्री रखते समय सुरक्षा में वृद्धि होती है। पंप का कम शोर संचालन और कंपन डंपिंग विशेषताएं बेहतर साइट परिवेशी परिस्थितियों में योगदान करती हैं। आधुनिक क्रेन डिजाइनों में इस अक्षीय पिस्टन पंप को नियोजित करने से उच्च-वृद्धि निर्माण परियोजनाओं में कुशल सामग्री हैंडलिंग की सुविधा मिलती है और समग्र उत्पादकता बढ़ती है।
प्रतिस्पर्धी लाभ:
1. वैकल्पिक विस्फोट-प्रूफ और संक्षारण-प्रतिरोधी कोटिंग्स के साथ, A4VSO हाइड्रोलिक पंप को प्रदर्शन से समझौता किए बिना कठोर रासायनिक, पेट्रोकेमिकल और समुद्री वातावरण का सामना करने के लिए इंजीनियर किया गया है। ये विशेष सतह उपचार आक्रामक मीडिया के खिलाफ एक बाधा प्रदान करते हैं—जैसे अम्लीय संघनन, खारा स्प्रे, और अस्थिर वाष्प—सुरक्षा-महत्वपूर्ण प्रतिष्ठानों में दीर्घकालिक संरचनात्मक अखंडता सुनिश्चित करना और रखरखाव को कम करना। विस्फोट-प्रूफ संस्करण ATEX और IECEx मानकों के अनुरूप है, जो ज्वलनशील गैसों या धूल वाले क्षेत्रों में सुरक्षित तैनाती को सक्षम करता है। अपतटीय ड्रिलिंग, रासायनिक प्रसंस्करण और खनन क्षेत्रों में OEM को विश्वास है कि उनके तरल बिजली सिस्टम सबसे अधिक मांग वाली स्थितियों में भी अनुपालन और निरंतर संचालन बनाए रखेंगे।
2. A4VSO पिस्टन पंप एक हल्के आवास डिजाइन को असाधारण शक्ति घनत्व के साथ जोड़ता है, जो एक कॉम्पैक्ट पदचिह्न से उच्च प्रवाह दर और दबाव प्रदान करता है। यह अनुकूलित अक्षीय पिस्टन पंप वास्तुकला समग्र सिस्टम वजन को कम करती है, जो एयरोस्पेस ग्राउंड सपोर्ट उपकरण, हाई-स्पीड रेल रखरखाव वाहनों और मोबाइल मेडिकल प्लेटफॉर्म जैसे वजन-संवेदनशील अनुप्रयोगों के लिए आदर्श बनाती है। कम द्रव्यमान हाइड्रोलिक प्रदर्शन का त्याग किए बिना कम परिवहन लागत और बेहतर गतिशीलता में तब्दील होता है। इंटीग्रेटर्स ऑफ-रोड और रेल सिस्टम में अधिक पेलोड क्षमता या बढ़ी हुई गतिशीलता प्राप्त कर सकते हैं, साथ ही हवाई और ट्रैक-जनित उपकरणों के लिए सख्त उद्योग वजन नियमों को भी पूरा कर सकते हैं।
3. उन्नत कम-चिपचिपापन स्टार्ट डिज़ाइन के माध्यम से, A4VSO हाइड्रोलिक पंप -40 ℃ तक कम तापमान पर विश्वसनीय रूप से संचालन शुरू करता है, आर्कटिक, अल्पाइन या रेफ्रिजरेटेड वातावरण में ठंडे स्टार्ट के दौरान निरंतर तरल वितरण सुनिश्चित करता है। विशेष सील सामग्री और अनुकूलित आंतरिक क्लीयरेंस कोल्ड-स्टार्ट टॉर्क आवश्यकताओं को कम करते हैं और गुहिकायन को रोकते हैं, जो उप-शून्य स्थितियों में तत्काल एक्चुएटर प्रतिक्रियाशीलता को सक्षम करता है। यह ठंडे मौसम की क्षमता ध्रुवीय ड्रिलिंग रिग, उच्च-ऊंचाई बचाव वाहनों और कोल्ड स्टोरेज सुविधा उपकरण जैसे अनुप्रयोगों के लिए महत्वपूर्ण है जहां उपकरण तत्परता और न्यूनतम प्री-हीटिंग परिचालन सुरक्षा और दक्षता के लिए आवश्यक हैं। OEM और ऑपरेटर ठंड जलवायु में भी कम वार्म-अप समय और विस्तारित सेवा अंतराल से लाभान्वित होते हैं।
Rexroth A4VSO पिस्टन पंप सामान्य ब्रेकडाउन के लिए विश्लेषण:
1. सुस्त बंद‑लूप प्रतिक्रिया के कारण फीडबैक सेंसर विफलता: विस्थापन फीडबैक सेंसर से लैस A4VSO अक्षीय पिस्टन पंप में, सेंसर सिग्नल बहाव या ड्रॉपआउट बंद‑लूप नियंत्रण प्रणाली को सटीक वास्तविक‑समय विस्थापन डेटा प्राप्त करने से रोकता है। नतीजतन, नियंत्रक त्रुटि जमा करता है, जो हाइड्रोलिक सर्किट में विलंबित प्रतिक्रिया, दोलन और ओवरशूट के रूप में प्रकट होता है। यह सिस्टम अस्थिरता को बढ़ा सकता है और सटीकता से समझौता कर सकता है। इस मुद्दे को ठीक करने के लिए, ऑपरेटरों को फीडबैक सेंसर मॉड्यूल को पुन: कैलिब्रेट या बदलना चाहिए और हाइड्रोलिक पंप और नियंत्रण इलेक्ट्रॉनिक्स के बीच विश्वसनीय संचार सुनिश्चित करने के लिए संबंधित केबलिंग की अखंडता और परिरक्षण को सत्यापित करना चाहिए।
2. आंतरिक रिसाव के कारण अक्षीय सील विफलता: जब वाल्व प्लेट और पंप आवास के बीच अक्षीय सील रिंग स्थापना के दौरान स्थायी विरूपण या गलत संरेखण का अनुभव करती है, तो पिस्टन पोर्ट पर उच्च‑प्रेशर तेल अक्षीय रूप से कम‑प्रेशर चैंबर में लीक हो जाता है। यह आंतरिक बाईपास प्रभावी विस्थापन को कम करता है और कम आउटपुट प्रवाह और लोड दबाव बनाए रखने में असमर्थता का परिणाम देता है। सेवा के दौरान, वाल्व प्लेट असेंबली को अलग करें, O‑रिंग आयामों और स्थिति को सत्यापित करें, और हाइड्रोलिक पंप में सही सीलिंग फ़ंक्शन और स्थिर विस्थापन को बहाल करने के लिए सील को ठीक से पुन: स्थापित या बदलें।
3. मोटर ओवरलोड के कारण पंप शाफ्ट झुकना: यदि हाइड्रोलिक सर्किट पंप के डिज़ाइन विनिर्देशों से परे टॉर्क की मांग करता है, तो ड्राइव मोटर टॉर्क झटके दे सकती है जो पंप शाफ्ट को ओवरलोड करते हैं। ऐसी ओवरलोड स्थितियों के तहत लंबे समय तक संचालन शाफ्ट के माइक्रो‑बेंडिंग को प्रेरित कर सकता है, जिसके परिणामस्वरूप शाफ्ट और स्वैशप्लेट के बीच गलत संरेखण होता है। यह गलत संरेखण बैरल के भीतर गलत स्वैशप्लेट कोण विनियमन और पिस्टन स्लैप का कारण बनता है। ऑपरेटरों को यह सुनिश्चित करना चाहिए कि सिस्टम लोड रेटेड सीमा के भीतर रहें और, समस्या निवारण के दौरान, मोटर‑पंप संकेंद्रण को सत्यापित करने के लिए लेजर संरेखण टूल का उपयोग करें। यदि गलत संरेखण का पता चलता है, तो उचित अक्षीय पिस्टन पंप फ़ंक्शन को बहाल करने के लिए पंप शाफ्ट को फिर से संरेखित करें या बदलें।
